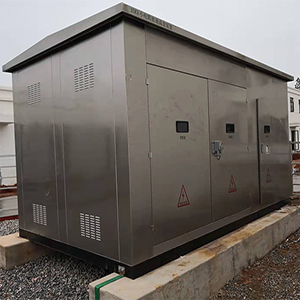

變壓器中性點接地電阻柜

一、介紹

6-66KV配電系統中性點接地方式通常有中性點不接地、中性點經電阻接地（又叫小電阻接地）和中性點經消弧線圈接地。各種接地方式不同，使用方式也不同。隨著國民經濟的發展，許多城市配電網已經改變了過去以架空線路為主的局面，而是以電纜線路為主，為了更好的限制系統過電壓水平以及快速的選擇和切除故障線路，多采用中性點經電阻接地方式。

安裝中性點接地電阻柜后，當發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。由此可見，采用中性點經電阻接地，可降低單相接地時的暫態過電壓、消除弧光接地過電壓和某些諧振過電壓，并能采用簡單的繼電保護裝置迅速選擇故障線路，切除故障點。

電阻采用優質不銹鋼材料，具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗氧化能力強、抗拉強度高及阻值穩定等優良特點，產品運行安全可靠。

變壓器中性點接地電阻柜適用于6~35kV以電纜線路為主的城市配電網、大型工業企業、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。

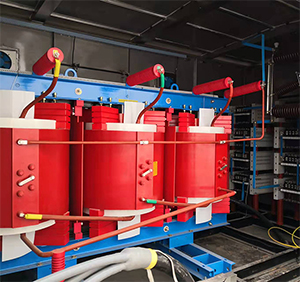

如果系統變壓器無中性點，則需加裝Z型接地變壓器，以便引出系統中性點，加裝中性點接地電阻。

二、型號說明
