調匝式消弧線圈

一、應用場景及作用

消弧線圈廣泛應用在城市供電、新能源發電、煤炭、冶金、石化、礦山、港口等行業的6～66KV中壓供電系統。供電系統中性點加入消弧線圈后，起到三個方面的作用，即大大減小故障點接地電流；減緩電弧熄滅瞬時故障點恢復電壓的上升速度；避免由于電磁式電壓互感器飽和而引發鐵磁諧振。

二、工作原理

調匝式消弧線圈是將消弧線圈設有多個抽頭，采用有載調節開關調節消弧線圈的抽頭改變電感值，來實現電感電流的輸出，從而實現自動跟蹤補償?shù)哪康摹?/span>

當電網正常運行時，消弧線圈控制器通過實時測量運算，計算出電網當前方式下的對地電容電流，根據預先設定的較小殘流值或脫諧度，判斷消弧線圈所應停在的檔位，并由控制器控制有載調壓分接頭，使之調節到所需要的補償檔位，在發生接地故障后，故障點的殘流可以被限制在設定的范圍之內，以起到滅弧作用。

三、產品組成及安裝

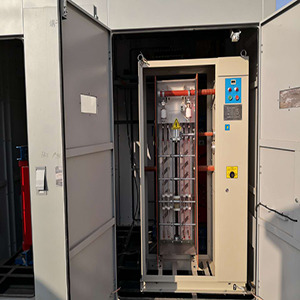

調匝式消弧線圈成套裝置包括DKSC接地變壓器、XHDCZ消弧線圈、阻尼電阻、有載調節開關、隔離開關、避雷器、控制柜（含WB-XHK-Ⅱ消弧線圈控制器及小電流接地選線）等組成。實際供貨時，接地變壓器和消弧線圈及有載開關、阻尼電阻、隔離開關、電流互感器、避雷器等會組裝在一個殼體（組合柜）內，整體供貨。

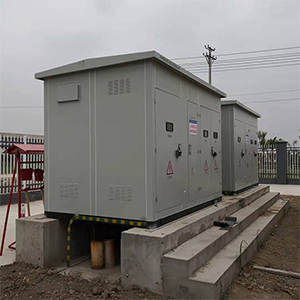

控制柜建議安裝在變電站主控室，接地變壓器和消弧線圈組合殼體安裝在高壓室內或戶外。

四、調匝式消弧線圈成套裝置的特點

1.調匝式消弧線圈成套裝置的補償調節方式屬于預調節，即在發生單相接地前，消弧線圈已根據系統電網電容電流調至較好補償狀態，接地補償響應時間為可控硅短接阻尼電阻時間，響應速度快。

2.鐵芯和線圈結構穩定，無非線性諧波干擾，無噪音，可制作大容量，結構簡單，有豐富的運行經驗，市場使用量大。

3.控制系統能夠實時測量并顯示系統電容電流、有載開關檔位等信息，具有接地故障記憶功能。

  4.控制系統具有RS232/485通訊接口，能夠同上位監控系統通訊，將控制系統的狀態、電網的電容電流、中性點電壓及接地后的故障信息傳送至變電站自動化系統。

  6.成套裝置具有雙套并運功能。

  7.成套裝置可以選配小電流接地選線裝置配套使用，用于選擇故障接地線路。在接地選線上可采用有功功率法，標準綜合選線方法，并聯中電阻選線方法，并聯中電阻選線法是目前市場上認可的非常準確的一種選線方法。 

五、性能指標

1.適用電壓等級:6KV、10KV、35KV、66KV

2.電容電流測量誤差≤2%

3.調節級數：≤25

4.單相接地故障時殘流≤5A

5.系統運行時位移電壓≤15%

6.響應時間：≤60 ms
